CASA TALLER

¡Hola compañeros!
Aquí tienen un vídeo donde se explica las diferentes partes y elementos que tiene la maqueta de una casa que hemos realizado en horas de tecnología las últimas semanas. Espero que les guste.

PLANO CASA TALLER

¡Hola amigos!

Aquí les dejo una foto de los planos de la casa que hemos realizado en el taller como una maqueta

REGISTRO DE CONTADORES

¡Hola!
Durante nuestras clases de tecnología hemos salido a la calle para comprobar si el cambio de hora es efectivo o no para gastar menos electricidad. Por ello hemos salido una semana antes del cambio de horario y la posterior a la misma. Estos han sido los resultados:

INSTALACIÓN ELÉCTRICA DE MI CASA

¡Hola amigos!

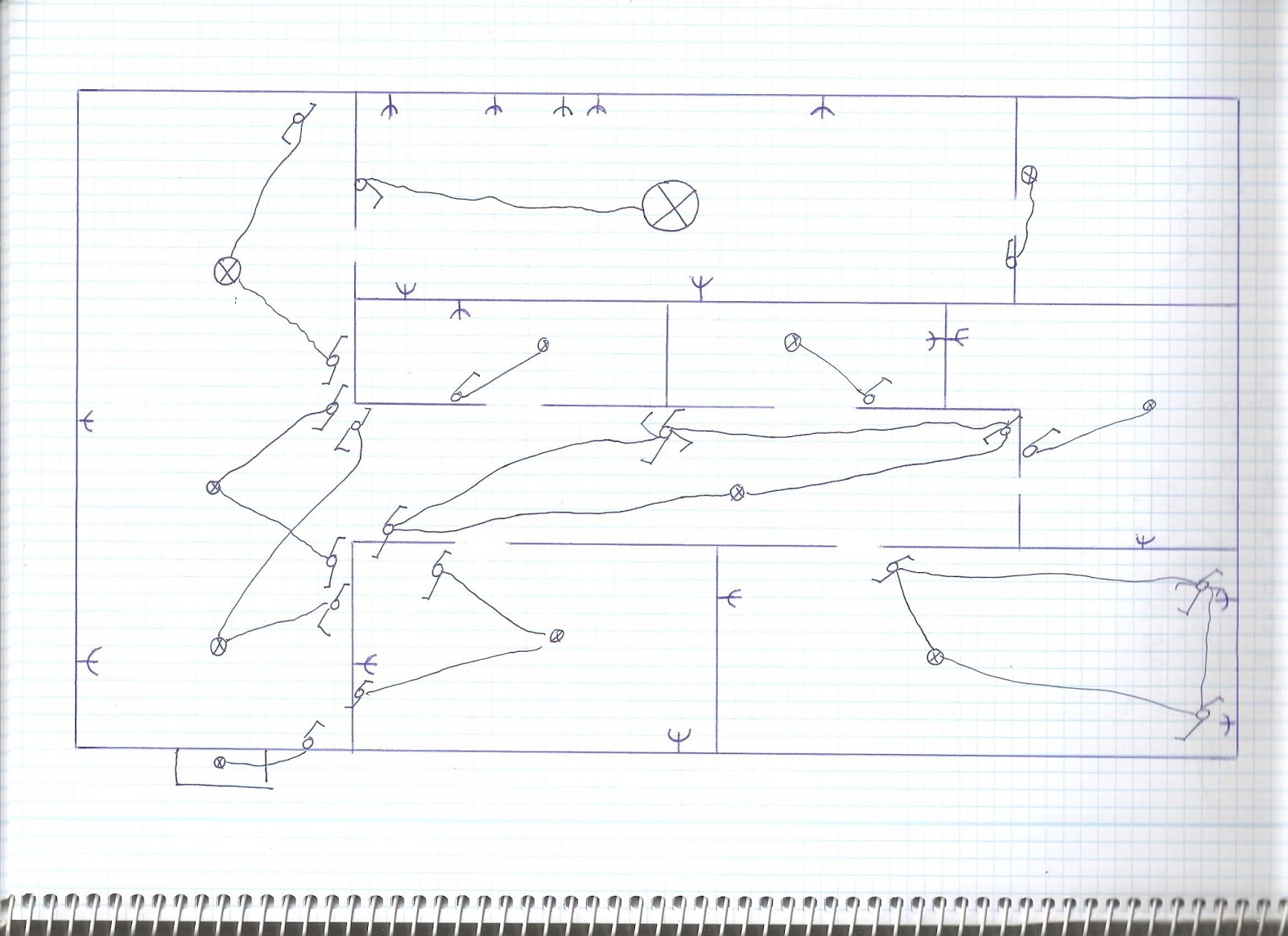

Aquí tienen un plano de mi casa con la instalación électrica de toda la vivienda.

INSTALACIÓN DE AGUA DE MI CASA

¡Hola a todos!
Hoy les traigo el plano de mi casa con la instalación de agua de toda la vivienda

POTENCIA DE OBJETOS

Hola bloggeros!
Hoy les dejo unas fotos de determinados objetos con la potencia del mismo expresado en vatios(w).

PISTOLA DE SILICONA (10W)

RADIO (7W)

ALTAVOCES (100W)

PLANCHA ELÉCTRICA (1800W)

LAS TRIPAS DE UN ENCHUFE

¡Hola a todos!

Aquí les dejo un vídeo explicando de lo que consta un enchufe en su interior. Espero que les guste:

CUADRO ELÉCTRICO DE MANDO Y CONTROL

¡Hola amigos bloggeros!

Hoy les dejo una foto del cuadro eléctrico de mando y control de mi casa, conocido coloquialmente como palancas o plomos. Además en los próximos días subiré un vídeo explicando con más detenimiento cada y una de las partes que lo conforman.

Es lo primero que se encuentra la electricidad al llegar a las casas y es uno de los componentes principales de una instalación eléctrica, ya que en él se protegen cada uno de los distintos circuitos en los que se divide la instalación. Es recomendable tenerlas diferenciadas con sus nombres como se observa en la imagen.
Estas son sus partes:
ICP (Interruptor de Control de Potencia): es el elemento de control que utilizan las compañías eléctricas para asegurarse de que no sobrepasamos el límite de potencia que tenemos contratado en el hogar.
ID (Interruptor Diferencial): es el elemento que corta la corriente eléctrica en el caso de que en una zona del circuito haya una fuga.
PIA (Pequeños Interruptores Automáticos): son dispositivos de protección que se instalan en la vivienda con la función de proteger los aparatos y circuitos contra cortocircuitos y sobrecargas.

CONTADORES DE LA LUZ

¡Hola amigos!

Aquí les dejaré unas foto de contadores de luz que hay en mi edificio ya que hemos empezamos con la parte de instalaciones eléctrica de una vivienda en nuestras clases de tecnología

Los contadores son dispositivos que nos coloca la empresa eléctrica que tenemos contratada para controlar la cantidad de luz que consumes. En base a esto la empresa emite la factura cobrándonos este consumo eléctrico, además de otros impuestos tales como el alquiler de equipos de medida y control, el IGIC, facturación por potencia contratada etc...

EL BOTE SIFÓNICO

¡Hola a todos!
 En un nuevo intento por mejorar mi blog, les dejo imágenes de un bote sifónico sin montar y montado.

La función que cumple un bote sifónico  es muy parecido a un sifón. Su principal función es impedir que el mal olor y los gases de las tuberías salgan por los desagües. También se utiliza como punto común de todos los desagües del baño (lavabo, bañera, ducha o bidé) para conducir a la tubería de la bajada general de la vivienda

Para que el bote sifónico cumpla correctamente con sus funciones, es necesario que tenga un registro de limpieza accesible desde la casa y que no contenga materias sólidas en su interior, además de ser hermética y estanca.

SIFÓN Y LLAVES DE PASO DEL FREGADERO

¡Hola a todos!

Hoy les dejo la foto del sifón y de las llaves de paso del fregadero.

Como pueden observar en esta foto se encuentra el sifón y las dos llaves de paso del fregadero. El sifón es un instrumento de fontanería que se coloca en fregaderos y lavabos para evitar el paso de malos olores y gases del alcantarillado ya que al acumularse el agua en la parte con forma de U impide el paso de estos. como hemos vistos las llaves de paso sirven para dejar pasar o no el agua.

EL TERMO

¡Hola amigos!

Hoy les dejaré una foto de lo que se encuentra el agua en primer lugar nada más llegar a una vivienda después del contador: El termo.

El termo es una aparato, en este caso eléctrico, que sirve para calentar agua. Esto se consigue gracias a las resistencias que hay en su interior,que transforman la energía eléctrica en energía calorífica.

LLAVES DE PASO DEL TERMO

¡Hola a todos!

Hoy les dejo una foto de las llaves de paso que tiene mi termo, en este caso, eléctrico.

La función de estas llaves son dar el paso, de igual manera que cortar el flujo de agua que suministra al calentador. En la foto podemos ver que la llave de la derecha tiene una pegatina azul, eso indica que es la del agua fría y la otra de la caliente

CONTADORES DEL AGUA

¡Hola amigos bloggeros!
Para comenzar mi blog les comento que va a tratar de publicar fotos explicando de lo que tratan y para qué sirven o dar explicaciones de su funcionamiento. En nuestras clases de tecnología estamos estudiando el funcionamiento e instalaciones del hogar y hemos empezado por fontanería. Aquí les dejo una foto de lo principal de la instalación del agua en una vivienda.

En esta foto podemos ver el conjunto de contadores de mi edificio ya que hay varias viviendas y cada una posee un contador

En esta foto podemos observar con más detenimiento un solo contador que consta de una llave de paso que sirve para dejar que el agua pase a través de la tubería o no. A continuación de la llave está el contador. Su función es "contar" el gasto de agua que consumes y en función de esto es el precio de la factura. Lo último que vemos es un regulador de presión que   nos permite aumentar o disminuir la presión que queremos que entre por las tuberías.
